Beschreibung
Die perfekte Einstellung neuer Tonabnehmer erweist sich oft als knifflige Angelegenheit. Mit dieser Einstellhilfe finden Sie den optimalen Winkel und Position im Handumdrehen.
Das Ergebnis: Bessere Spurtreue und optimaler Klang.
- für die gelungene Einstellung von Tonabnehmer-Systemen
- sorgt für den optimierten Winkel im Handumdrehen
- bessere Spurtreue
- zur Klangverbesserung
Anleitung:
Schritt 1: Erste Montage des Tonabnehmers
Montieren Sie den Tonabnehmer zunächst mittig in den Langlöchern des Headshells. Ziehen Sie die Schrauben nur leicht an, damit spätere Korrekturen problemlos möglich sind.
Schritt 2: Ausrichtungswerkzeug auflegen

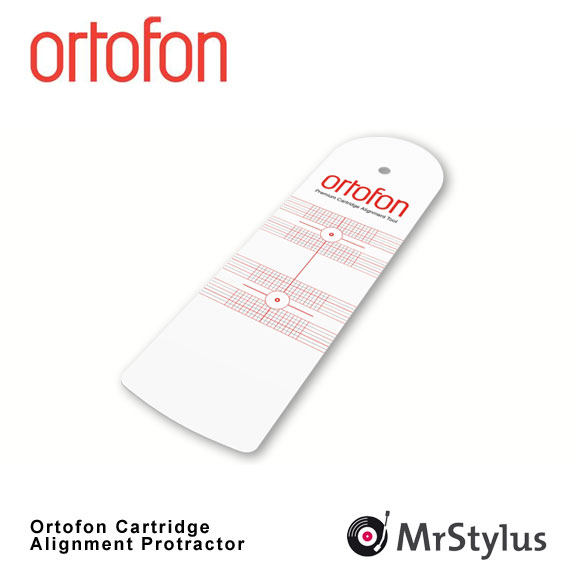

Legen Sie das Ortofon Alignment Tool auf eine Schallplatte oder direkt auf den Plattenteller. Achten Sie darauf, dass das Werkzeug plan aufliegt. Führen Sie den Tonarm so, dass die Nadel nacheinander auf die beiden markierten Nullpunkte des Werkzeugs abgesenkt werden kann.
Schritt 3: Ausrichtung des Auslegers (Cantilever) überprüfen
Überprüfen Sie an beiden Nullpunkten, ob der Cantilever (der feine Nadelträger) exakt parallel zu den aufgedruckten Referenzlinien auf dem Werkzeug verläuft. Wichtig: Richten Sie sich nicht nach dem Gehäuse des Tonabnehmers, sondern ausschließlich nach dem Cantilever.
Schritt 4: Tonabnehmer feinjustieren
Sollte der Cantilever nicht korrekt ausgerichtet sein, lösen Sie die Befestigungsschrauben leicht und verschieben Sie den Tonabnehmer vorsichtig im Headshell. Justieren Sie ihn so lange, bis er an beiden Punkten exakt parallel zu den Linien verläuft. Ziehen Sie die Schrauben danach vorsichtig wieder an.
Schritt 5: Kontrolle des zweiten Nullpunkts
Wiederholen Sie den Vorgang am zweiten Nullpunkt. Nur wenn der Tonabnehmer an beiden Punkten korrekt ausgerichtet ist, ist die Justage optimal. Nehmen Sie gegebenenfalls eine Feinjustierung vor.
